HINET系列網關操作手冊 V15.1.2版

發布時間：2022-11-25

閱讀量：32次

一、設備安裝說明



1、本設備采用導軌安裝方式，現在支持厚度0.5-1.0mm ，寬度為35mm的導軌；



2、本設備采用24V直流電源供電，支持PLC直接供電，峰值功率10W（帶3G通訊）；



3、WIFI及3G天線規格為SMA內螺紋內針，可使用膠棒及吸盤天線，標配為2DB膠棒天線；



4、HiNet 3G產品均需要客戶自備3G電話卡 （已開通3G數據通訊業務）， 安裝時將SIM/UIM處的保護蓋打開，將3G卡插入卡槽中即可；



二、設備連接說明



1、與串口PLC連接方式



針對串口PLC及控制器，如三菱FX的圓頭八針編程口、臺達DVP系列 PLC的編程口等可順利獲得專用配置電纜，一端接入PLC的編程口，另一端接入HiNet網關的COM口；



2、與網口PLC連接方式



針對以太網接口PLC，則可順利獲得普通網線，一端接入PLC的網絡口，另一端接入HiNet網關的LAN口；



3、與電腦連接對HiNet進行配置



如果需要對網關進行配置時，則可順利獲得普通網線，一端接入電腦，一端接入HiNet網關的LAN口。

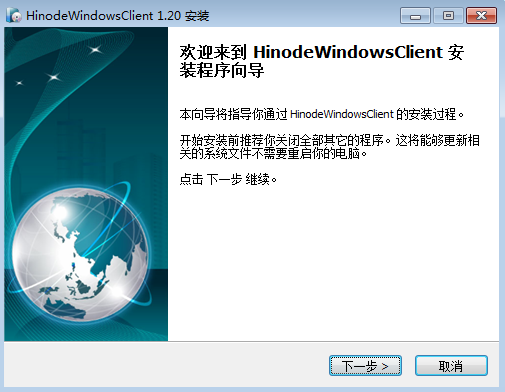

三、HinodeWindowsClient_Setup客戶端安裝



1、雙擊打開客戶端安裝文件；


2、點擊“下一步”直至安裝完成；

四、客戶端軟件操作說明



1、雙擊“HinodeWindowsClient客戶端”,打開客戶端軟件；

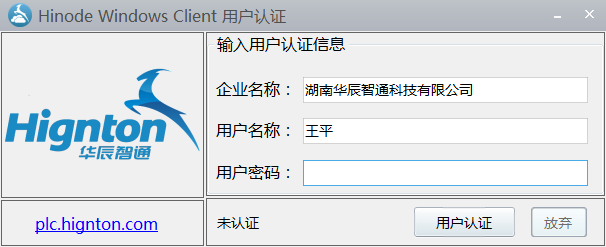

2、輸入正確的“企業名稱”、“用戶名稱”和“用戶密碼”后，點擊用戶認證；

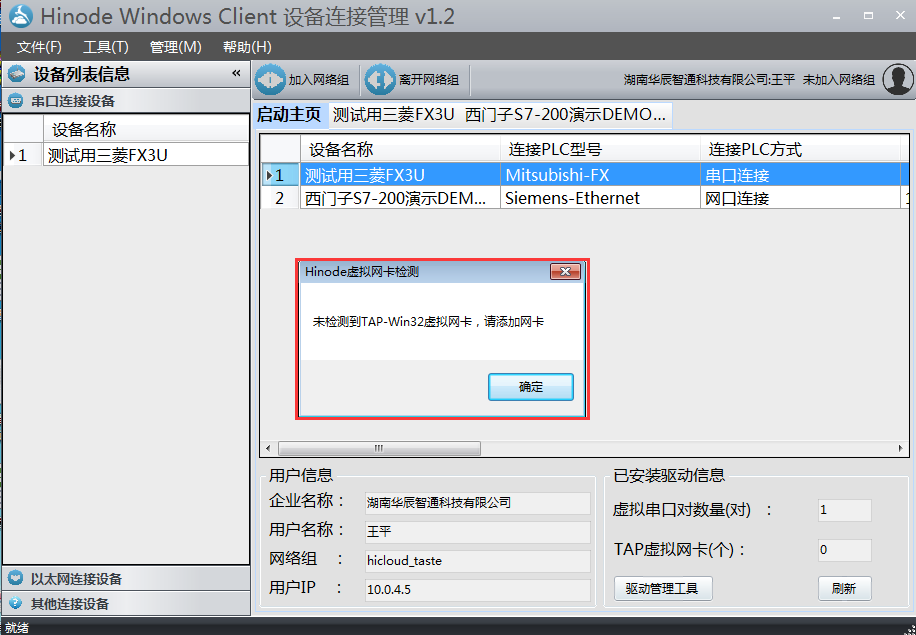

3、第一次安裝客戶端系統會提示“未檢測到TAP-Win32虛擬網卡，請?zhí)砑泳W(wǎng)卡”，點擊“確定”后手動添加虛擬網卡；

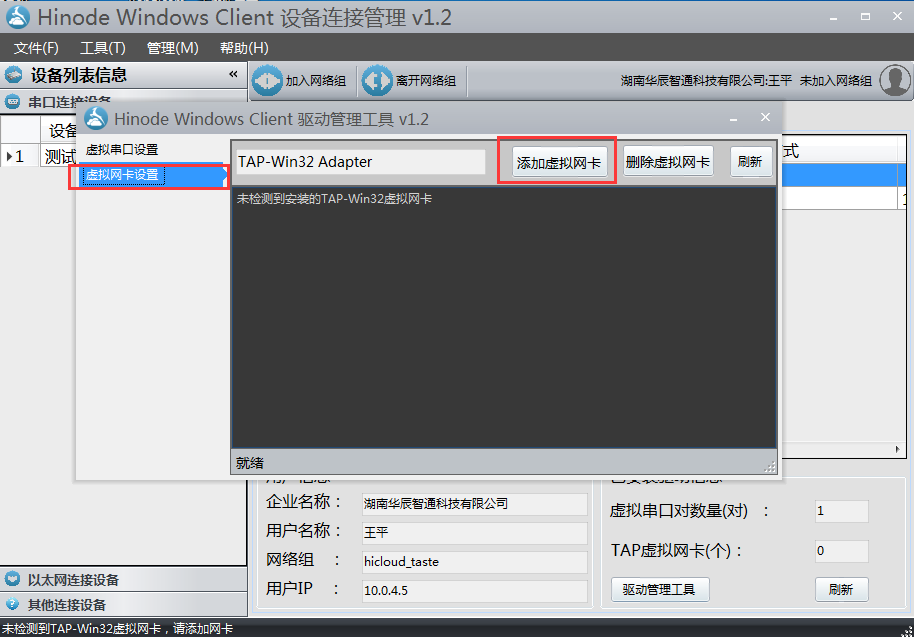

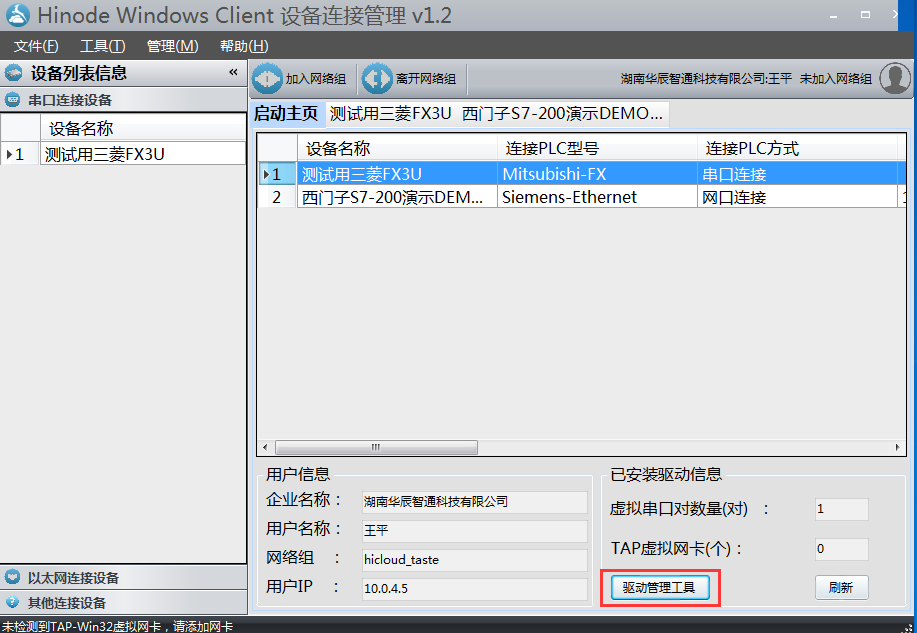

4、依次點擊“驅動管理工具”-->“虛擬網卡設置”-->“添加虛擬網卡”手動添加虛擬網卡；

（1）

（2）

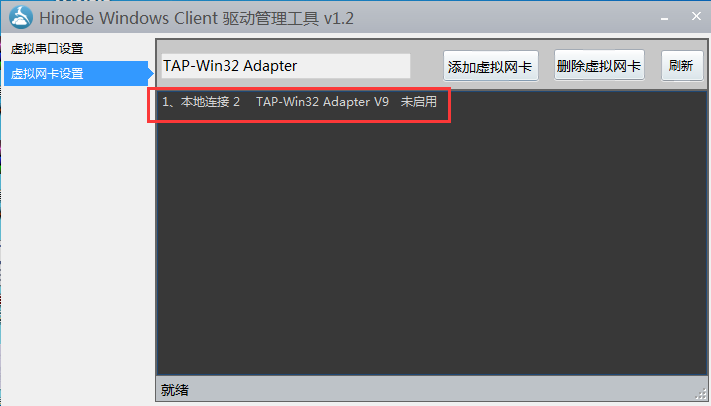

5、待出現“本地連接 TAP-Win32 Adapter V9 未啟用”后即表示虛擬網卡新建完成，此時關閉該驅動管理工具窗進行下一步操作；

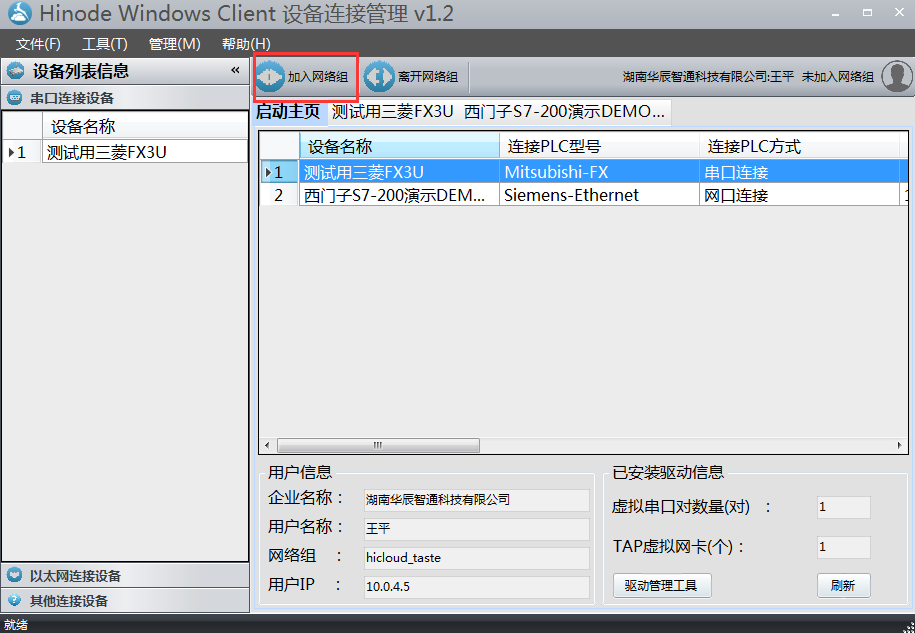

6、點擊“加入網絡組”;

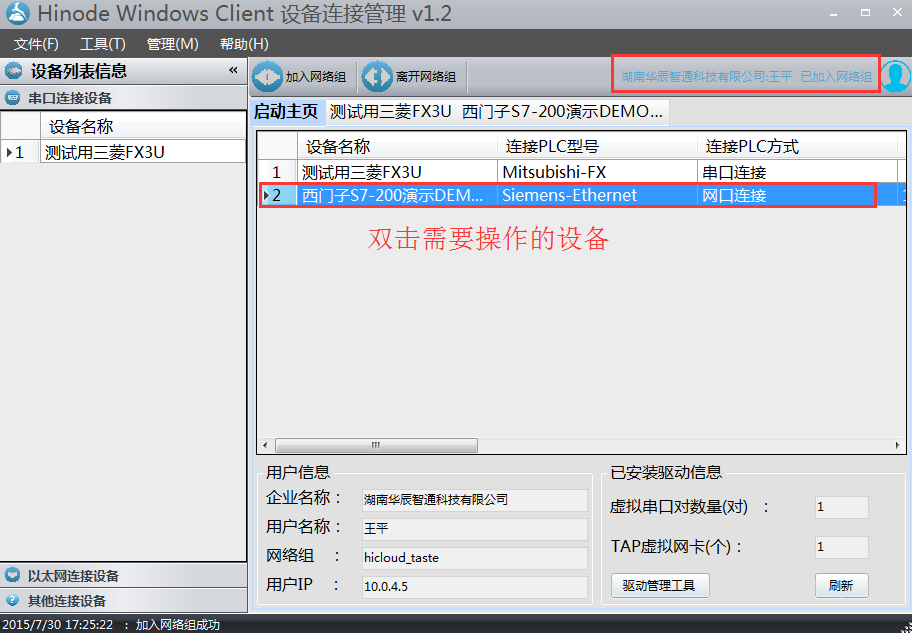

7、待顯示“已加入網絡組”后，雙擊需要操作的設備

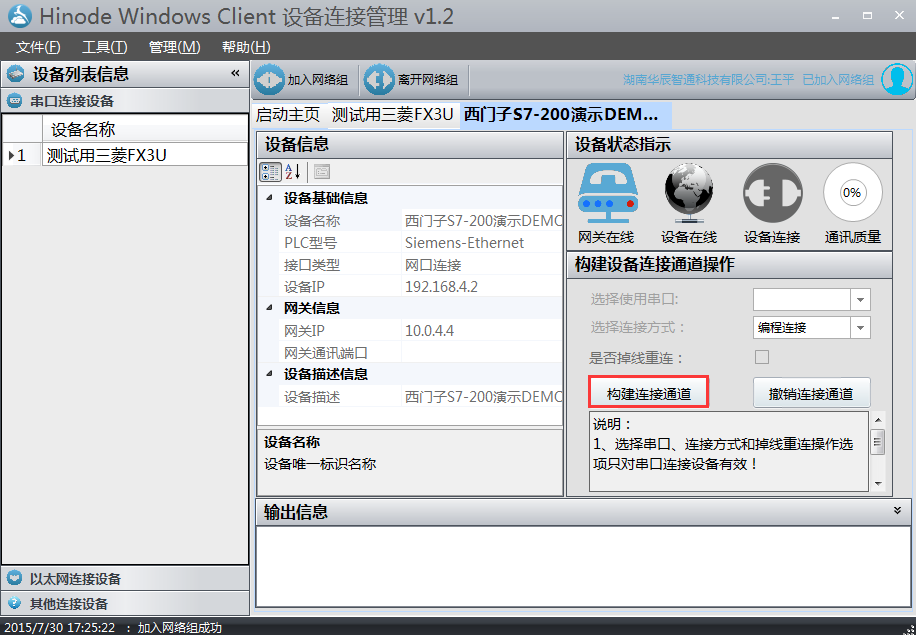

8、點擊“構建連接通道”；

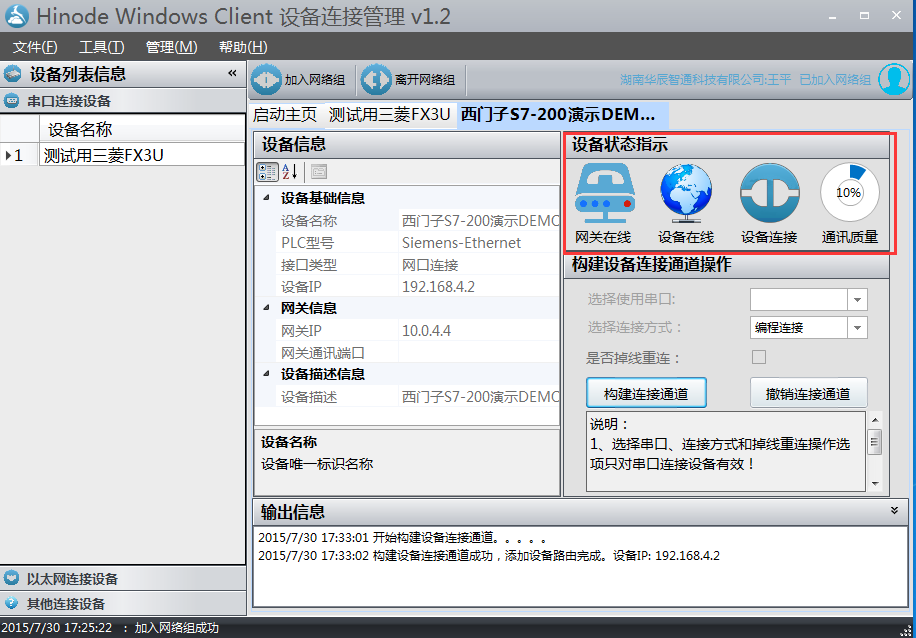

9、待“設備狀態指示”全亮后，則表示設備已上線，此時可最小化客戶端軟件打開PLC編程軟件或其他上位機軟件對PLC進行操作了。

五、常見注意事項說明



加入網絡組不成功注意事項：



1、 檢測虛擬網卡驅動是否安裝成功，如果安裝了多張網卡刪除所有，重新安裝；



2、 檢查防火墻是否攔截了本程序；



3、 賬戶可能在其他地方被使用；



設備連接通道構建不成功注意事項：



1、 網口連接設備需要構建連接通道后才能看到是否在線狀態；



2、 串口連接設備構建不成功可能原因：虛擬串口對未建立、設備處理協議組建缺失；



3、檢查網絡組是否加入成功；
