PLC虛擬仿真實驗室建設方案

PLC實驗室承擔全校電類和非電類專業的可編程控制器的實驗教學任務。根據本課程實踐性強的特點,安排有大量的設計型實驗,旨在提高學生的實際動手、應用及工程設計的能力。此外，本實驗室還承擔電類專業的可編程控制器應用的課程設計。

利用組態軟件開發PLC的控制對象,模擬其工作過程,同時借助于組臺軟件的Web發布功能,構建一個基于WEB環境下的虛擬PLC實驗室,為學生搭建一個類似于實際實驗的虛擬環境.在該環境中學生可以遠程對指定實驗進行搭建和操作,可以觀察實驗數據和結果。該系統具有成本低、免維護、靈活多樣、形象直觀等優點,很好地解決了傳統開設PLC實驗方法遇到的各種困難。

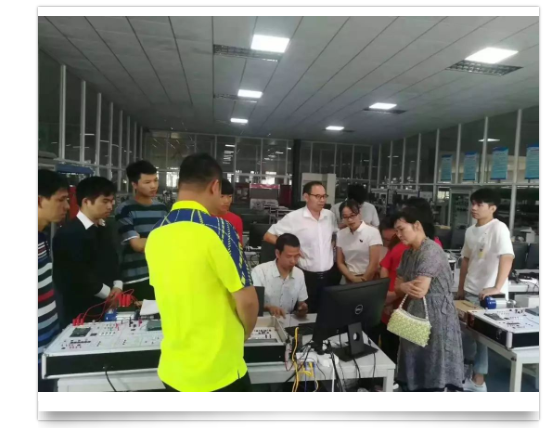

實驗室教學現場

mile米乐集团智通-高校PLC虛擬遠程實驗室建設方案：

一 、PLC虛擬仿真實驗室建設方案簡介
PLC虛擬仿真實驗室建設方案（也叫PLC虛擬遠程實驗室）是提高高校實驗室利用效率和減少實驗維護費用的一條切實可行的途徑，引入當今開展較為成熟的物聯網技術。

針對部分高校工業自動化實驗室的現狀，結合的HINET智能網關和Hinode客戶端軟件，應用于校內和校外學生的培訓，給予PLC遠程技術培訓教學實驗功能,同時還有助于解決工業數據在公共網絡上的安全傳輸難題。

將PLC遠程技術用于實驗室可增強學生的持續性、趣味性、實驗的靈活性, 同時極大緩解傳統實驗室場地、時間方面的制約。實際運行證明,該系統方案成本低,柔性強,網絡層次豐富,是一個可激發學生創新動手能力、更加貼近工業自動化開展趨勢的現代綜合實驗室平臺。

圖：自動化實驗?zāi)K和智能網關

二、方案應用實例
下面以XX大學PLC遠程虛擬實驗室為例，作具體的應用方案介紹：

XX大學PLC實驗室由三菱PLC及虛擬對象組成，其虛擬對象由組態王軟件結合研華PCI1756數字I/O卡構成，所編制的組態王界面具有遠程發布功能，由于使用PCI1756卡實現了PLCI/O點與虛擬對象的真實物理連接，所以該實驗室是一個具有虛實結合性質的虛擬實驗室。

順利獲得運用PLC遠程方案,能實現校內、外學生可以遠程完成PLC實驗練習，在練習過程中可以遠程對實驗室內PLC上、下載程序，順利獲得網頁觀察虛擬對象的運行情況，實現對該實驗室的遠程操作。

1）PLC虛擬遠程實驗室系統架構如下：

虛擬遠程實驗室系統架構

系統中，順利獲得HINET智能網關、云服務器以及Hinode客戶端構建出一個虛擬局域網環境，順利獲得該虛擬局域網環境實現遠程PC端本地化連接到實驗室PLC。

HINET智能網關作為遠程鏈接的通訊終端，云服務機房作為遠程鏈接確認單位，遠程PC上的Hinode客戶端作為遠程鏈接的客戶端，再配合GXworks等編程軟件實現對PLC的遠程編程和組態，從而完成實驗室的虛擬化、云端化。

2）PLC虛擬遠程實驗室應用功能如下：

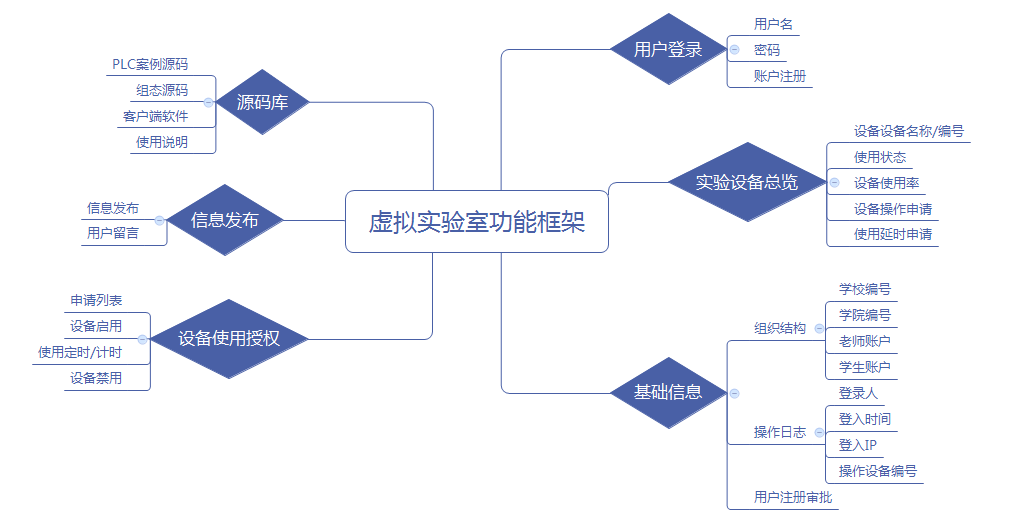

虛擬實驗室功能框架

（1） 用戶登錄：用戶可以順利獲得該界面進行賬戶注冊，注冊順利獲得管理員審核后即可順利獲得該界面登錄實驗設備連接頁；
（2） 實驗設備總覽：順利獲得該界面學員可以看到設備實驗室總的設備列表，順利獲得選擇空閑設備可進行遠程連接；
（3） 設備使用授權：在學員較多或者需要進行系統管制時，該功能可以給特定學員進行使用授權；
（4） 基礎信息：該功能塊主要包含系統組織架構表、系統操作日志以及注冊審批；
（5） 源碼庫：可收集并保存PLC與SCADA系統的原始源代碼，方便在學員清空源代碼后進行原始代碼的回復，同時也可以保存學員的練習代碼，方便老師對學員代碼進行評價和指導；
（6） 信息發布：方便學員與管理員之間的溝通和研討，同時也是系統給用戶發出通告和提醒的窗口；

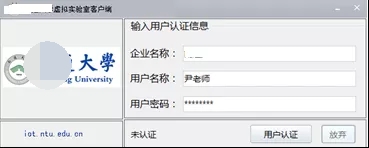

虛擬實驗室客戶端

3）高校PLC虛擬遠程仿真實驗室建設目的與意義:
1.提高電氣自動化實驗室實驗設備的利用率，在實驗室閑置時學員可順利獲得遠程的方式操作實驗室的PLC；

2.實現實驗室設備共享，方便各高校實驗設備的整合，學員順利獲得注冊賬戶，不論是校內還是校外學生均可以遠程完成PLC實驗練習，在練習過程中可以遠程對實驗室內PLC上、下載程序，順利獲得網頁觀察虛擬對象的運行情況；

3.完善學校對學生實操能力的評估,順利獲得教學和實踐的結合，感知體驗與動手開發的結合、方案設想與實際驗證的結合，提高學生的動手能力，積累實踐經驗，從而整體上提高教學質量水平,培養更多創新型技術人才。

mile米乐集团智通致力于為工業企業給予成熟、可靠的工業互聯網整體解決方案，為工業企業搭建符合企業自身的互聯網生態平臺。努力有助于企業上云、設備上云、企業上平臺、設備上平臺等。給予設備運維&工業設備數據遠程采&，PLC遠程編程控制&，智能網關&工業物聯網整體解決方案。
